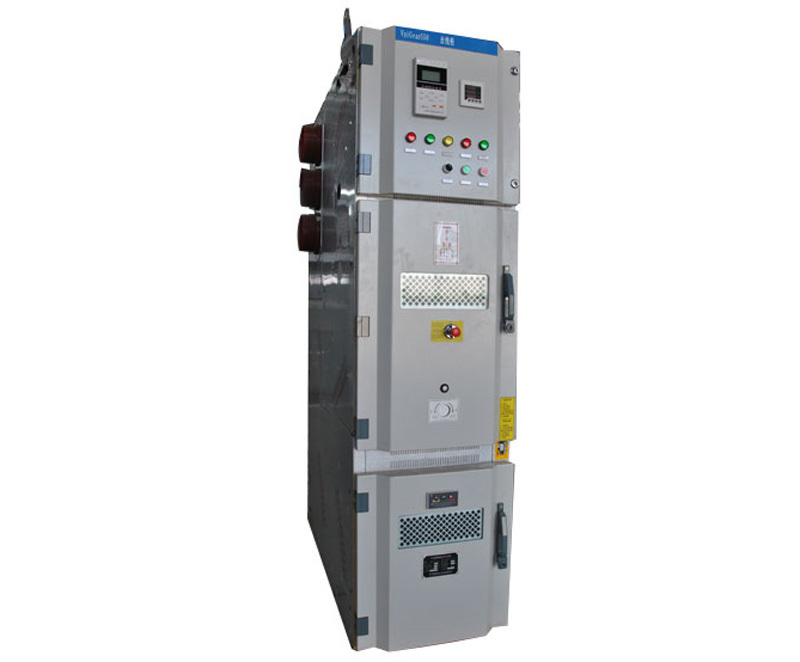

VniGear550（KYN990)固體絕緣模塊化中置手車移開式高壓開關設備
結構特點1.模塊化(1）VniGear550(KYN990)系列開關設備采用最新結構模塊化設計理念，柜體份三大模塊，動力室模塊、母線室模塊、電纜室模塊組成，可以多種方案模塊組合而成，各種方案由獨立的電纜室模塊變化，或動力室模塊變化、與母線室模塊變化的任意組合。(2）VniGear550(KYN990)系列開關設備可以現場組合安裝，電纜室模塊與母線室模塊組合后，動力室模塊最后組合，動力室模塊可以在檢修時將手車退至試驗位置后整體移出，移除動力室模塊后，可以將母線室模塊及電纜室模塊的封閉隔板拆卸下來，達到在前面檢修母線室的母線模塊及電纜室的互感器模塊，這樣就完全達到真正的靠墻安裝前面檢修的目的。?2.固體絕緣VniGear550(KYN990)系列開關設備所有帶電一次導電元件、母線等均采用APG工藝固體絕緣；永久絕緣性能不老化，防塵防凝露，海拔可以到達2000~4500米(1）母線室模塊母線室主母線采用分段固封，垂直母線與主母線采用固體絕緣母線轉接器模塊連接。(2）電纜室模塊電流互感器采用APG工藝與固體連體觸頭盒連接，互感器與進出線連體絕緣子采用固體絕緣轉接器連接。（1）柜后側電纜進出線安裝電纜連接端子采用APG固體連體絕緣子或連體傳感器連接。帶接地開關的裝在柜前側采用固體母線連接。（2）靠墻安裝方案柜前電纜進出線安裝采用APG固體母線轉接器與電纜插拔頭連接。帶接地開關的在柜后下側安裝采用固體母線連接器連接。(3）母聯模塊聯絡母線均采用APG固體絕緣母線與固體絕緣母線轉接器連接。母聯模塊可以安裝接地開關。3.移開式動力室模塊VniGear550(KYN990)系列開關設備為中置移開式結構，可以在母線室模塊電纜室模塊間組合或移出，可配置斷路器、PT、隔離、熔斷器等中置模塊化小車（1）斷路器VCM-12固體絕緣中置手車式真空斷路器；相間距150mm，上下觸頭間距205mm，額定電流630A\1250A（2）PT車JDZ10-10JA電壓互感器；自帶連體帶熔斷器筒、一次動插頭座式電壓互感器。（3）隔離車XCG-12隔離車；相間距150mm，上下觸頭間距205mm，額定電流630A\1250A，觸臂聯排采用固體絕緣。?3.外形尺寸VniGear550(KYN990)系列開關設備外形尺寸有；(寬)550×(深)1100×(高)2000(寬)550×(深)1200×(高)2000(寬)550×(深)1350×(高)2000(寬)550×(深)1650×(高)2000(寬)550×(深)1100×(高)2200(寬)550×(深)1200×(高)2200(寬)550×(深)1350×(高)2200(寬)550×(深)1650×(高)2200
關鍵詞：
咨詢熱線：
VniGear550（KYN990)固體絕緣模塊化中置手車移開式高壓開關設備
結構特點
1.模塊化
(1）VniGear550(KYN990)系列開關設備采用最新結構模塊化設計理念，柜體份三大模塊，動力室模塊、母線室模塊、電纜室模塊組成，可以多種方案模塊組合而成，各種方案由獨立的電纜室模塊變化，或動力室模塊變化、與母線室模塊變化的任意組合。
(2）VniGear550(KYN990)系列開關設備可以現場組合安裝，電纜室模塊與母線室模塊組合后，動力室模塊最后組合，動力室模塊可以在檢修時將手車退至試驗位置后整體移出，移除動力室模塊后，可以將母線室模塊及電纜室模塊的封閉隔板拆卸下來，達到在前面檢修母線室的母線模塊及電纜室的互感器模塊，這樣就完全達到真正的靠墻安裝前面檢修的目的。
2.固體絕緣
VniGear550(KYN990)系列開關設備所有帶電一次導電元件、母線等均采用APG工藝固體絕緣；永久絕緣性能不老化，防塵防凝露，海拔可以到達2000~4500米
(1）母線室模塊母線室主母線采用分段固封，垂直母線與主母線采用固體絕緣母線轉接器模塊連接。
(2）電纜室模塊電流互感器采用APG工藝與固體連體觸頭盒連接，互感器與進出線連體絕緣子采用固體絕緣轉接器連接。
（1）柜后側電纜進出線安裝電纜連接端子采用APG固體連體絕緣子或連體傳感器連接。帶接地開關的裝在柜前側采用固體母線連接。
（2）靠墻安裝方案柜前電纜進出線安裝采用APG固體母線轉接器與電纜插拔頭連接。帶接地開關的在柜后下側安裝采用固體母線連接器連接。
(3）母聯模塊聯絡母線均采用APG固體絕緣母線與固體絕緣母線轉接器連接。母聯模塊可以安裝接地開關。
3.移開式動力室模塊
VniGear550(KYN990)系列開關設備為中置移開式結構，可以在母線室模塊電纜室模塊間組合或移出，可配置斷路器、PT、隔離、熔斷器等中置模塊化小車
（1）斷路器VCM-12固體絕緣中置手車式真空斷路器；相間距150mm，上下觸頭間距205mm，額定電流630A\1250A
（2）PT車JDZ10-10JA電壓互感器；自帶連體帶熔斷器筒、一次動插頭座式電壓互感器。
（3）隔離車XCG-12隔離車；相間距150mm，上下觸頭間距205mm，額定電流630A\1250A，觸臂聯排采用固體絕緣。
3.外形尺寸
VniGear550(KYN990)系列開關設備
外形尺寸有；
(寬)550×(深)1100×(高)2000
(寬)550×(深)1200×(高)2000
(寬)550×(深)1350×(高)2000
(寬)550×(深)1650×(高)2000
(寬)550×(深)1100×(高)2200
(寬)550×(深)1200×(高)2200
(寬)550×(深)1350×(高)2200
(寬)550×(深)1650×(高)2200
