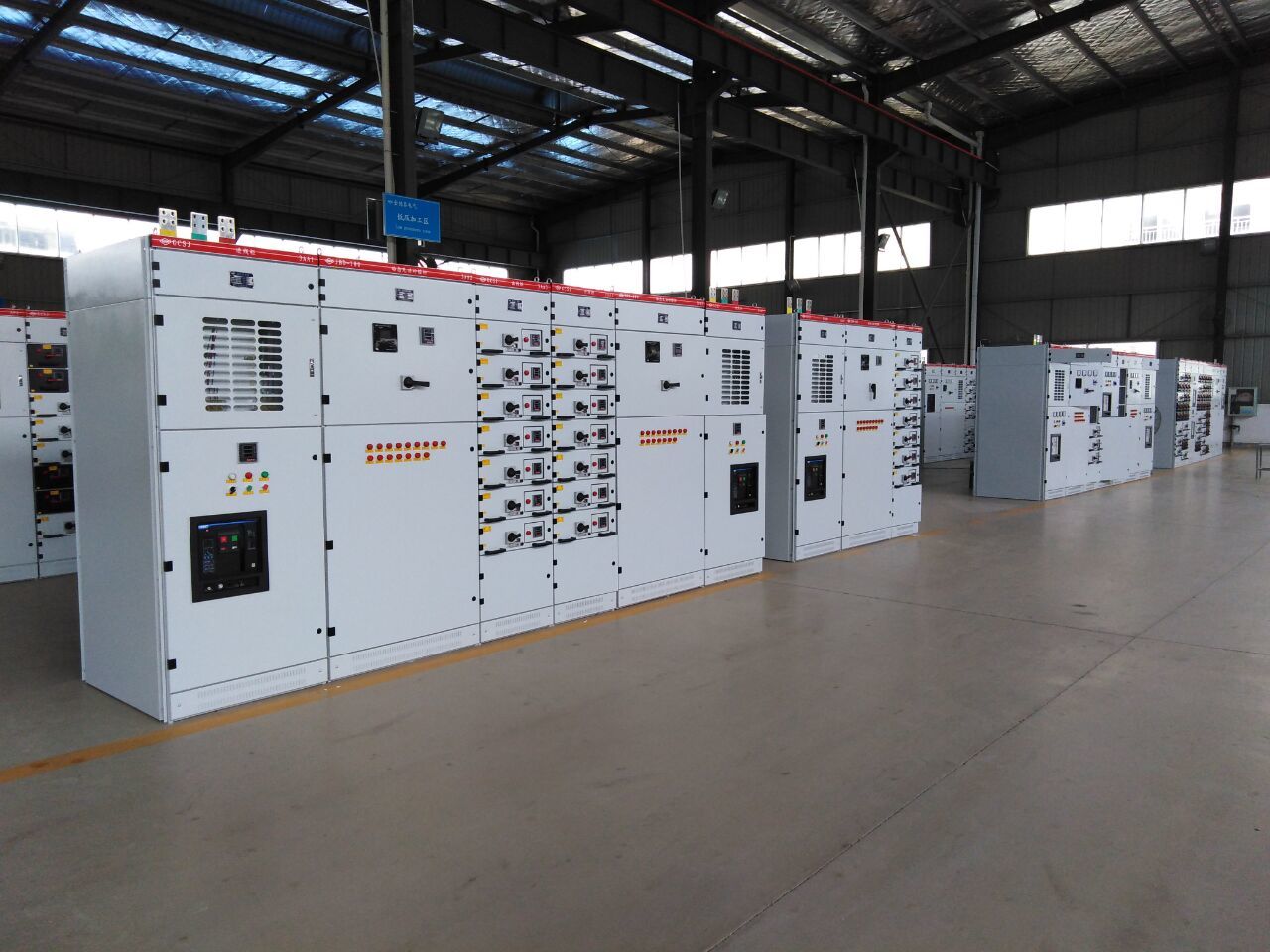

GCSJ系列低壓抽出式開關柜
一、概述
GCSJ系列低壓抽出式開關柜（以下稱開關柜）是原兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求，設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要，并可與現有引進產品競爭的低壓抽出式開關柜。該開關柜一九九六年七月在上海通過了原兩部聯合主持的鑒定，受到生產制造單位和電力使用部的重視和肯定。原電力工業部、機械工業部聯合下發了，以安全用［1997］01號文《關于GCSJ型低壓抽出式開關柜推廣應用有關問題的通知》。目前，GCS系列低壓抽出式關柜已被電力用戶廣泛選用。
1.使用技術標準和產品認證GCS型低壓抽出式開關柜符合GB7251.12-2013強制性標準，2003年本公司對GCSJ開關柜申辦了國家強制性產品認證，獲得了強性產品認證證書。
2.適用范圍和用途
開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）Hz、額定工作電壓為380V（400）、（660），額定電流為6300A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
3.正常使用環境條件周圍空氣溫度不高于+40℃，不低于－5℃，并且24h內平均溫度不高于+35℃。
（2）大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度，例如在+20℃時為90％，但應考慮到溫度變化有可能會偶然產生適度的凝露。
（3）海拔不超過2000m。
（4）本產品適應于以下溫度的運輸和儲存過程：－25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下產品不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
三、結構及電氣布置
1.主結構
■主框架采用C型開口型鋼，型鋼的兩側面分別有模數為25mm，內部安裝靈活方便。
■主框架裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）組裝式結構，供用戶選擇。開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
■水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使開關柜的主電路具備高短路強度能力的基本措施。
■電纜隔室的設計使電纜上下進出均十分方便。
2.功能單元
■抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A及以下。
■抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
■每臺MCC柜最多能安裝11個1單元的抽屜或22個1/2單元的抽屜。
■抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
■1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
■單元抽屜與電纜室的轉接，按電流分擋采用相同尺寸棒式或管式結構ZJ-1型轉接件。
■抽屜面板具有分、合、試驗、抽出等位置的明顯標志。
■抽屜單元設有機械聯鎖裝置。
3.主要電器元件主要電器元件的選用原則立足于引進技術，國內能成系列批量生產，又能滿足開關柜高性能的要求。
■電源及饋線單元斷路器主選AH系列。也可選用其它性能更先進的或進口M系列、F系列。AH型斷路器具有性能好、結構緊湊、重量較輕、系列性強的特點。價格相對較低，維護使用方便，各項性能指標能滿足本開關柜的要求。
■抽屜單元（電動機控制單元、部分饋電單元）斷路器主選CM1系列、RMM1系列塑殼斷路器，部分選用NS、S系列。這些開關均有性能好、結構緊湊、短飛弧或無飛弧、技術經濟指標高的特點，能滿足本開關柜的要求。
■ 隔離開關及熔斷器式隔離開關選Q系列。該系列可靠性高、分斷能力強，并可以實現機械聯鎖。
■熔斷器主選NT系列。
■交流接觸器選用B系列、LC1-D系列。
4.開關柜特點
■提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
■功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍。
■母線平置式排列使開關柜的動、熱穩定性好，能承受80/176kA短路電流的沖擊。
■MCC柜單柜的回路數最多至22回，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門（機）群的需要。
■開關柜與外部電纜的連接在電纜室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。
■同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。
■抽屜單元有足夠數量的二次接插件（1單元及以上為32對，1/2單元為20對。）可滿足計算機接口和自控回路對接點數量的要求。
5.輔助電路 輔助電路圖設計符合《火力發電廠廠用電設計技術規定》等有關設計規程的規定。適用于發電廠、變電站的低壓廠（所）用電系統及廠礦企業、高層建筑內的低壓配電系統。輔助電路方案根據主電路方案分電源進線、饋線（PC）和電動機饋線（MCC）操作控制的功能單元進行設計。
四、安裝與使用
產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，作好簽證和善后處理。 對于不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當的場所，妥善保管。
■產品的安裝應按安裝示意圖進行（見附圖）?；A槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面運輸、保管等原因有不平整時需平整后再連接緊固。
